:: 건식단판전자(clutch & brake)제품분류 ::
▣ DC-B형 직류형 Clutch & Brake Unit
▣ 특성
① 단.다판방식으로 구조가 간단하며 고장발생이 거의없습니다.
② 볼트로소 간간히 고정되며 취급이 용이합니다.
③ 너트로서 GAP조정이 가능합니다.
④ TORQUE조정이 가능합니다.
⑤ 수직운동 기계에 적합합니다.
⑥ 부피가 적기때문에 협소한 장소에 적합한 안전BRAKE입니다.
▣ 사양
형식 마찰TORQUE(KG.M) 정격전압
(V)		 소비전력
(W)		 안정속도
(BRM)		 적용전동기
(KW)
정(Td) 동(Ts)
SHB 105D 1.0 0.8 DC 90 15 1800 0.4
SHB 130D 2.0 1.5 18 0.75
SHB 140D 3.0 2.5 22 1.5
SHB 165D 6.0 5.0 28 2.2
SHB 165D 8.0 7.0 28 3.7

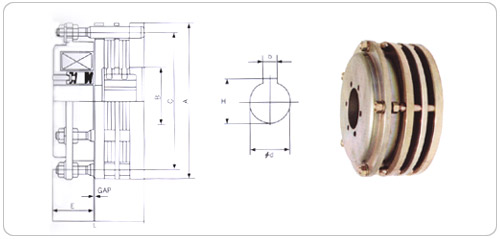

HP A B C E L d b×h GAP
1/2HP 105 44 94.5 34 58 16 5×19 0.3
1 125 49 110 34 58 18 5×21 0.5
2 140 54 126 38 72 20 5×23 0.5
3 155 59 138 38 72 24 7×28 0.5
5 155 59 138 38 92 24 7×28 0.5
▣ 사양
형식 마찰TORQUE(KG.M) 정격전압
(V)		 소비전력
(W)		 안정속도
(B.P.M)		 적용전동기
(KW)
정(Td) 동(Ts)
SHB 175D 12 9.5 DC 90 35 1800 55
SHB 185D 12~16 9.5~13 45 7.5
SHB 230D 25~30 21~26 55 11~15
SHB 250D 42 35 60 19
SHB 280D 55 48 70 22
SHB 330D 95 80 115 37
HP A B C E L d b×h GAP
7.5 175 80 158 43 105 28.5 7×32.5 0.5
10 185 80 168 46 105 28.5 10×33 0.5
20 230 100 210 52 120 34.5 10×40 0.5
25 250 100 230 52 120 34.5 10×40 0.8
30 280 120 255 58 135 44.5 12×51 0.8
50 330 150 307 64 145 54 12×60.5 1.0
